◆故障現象

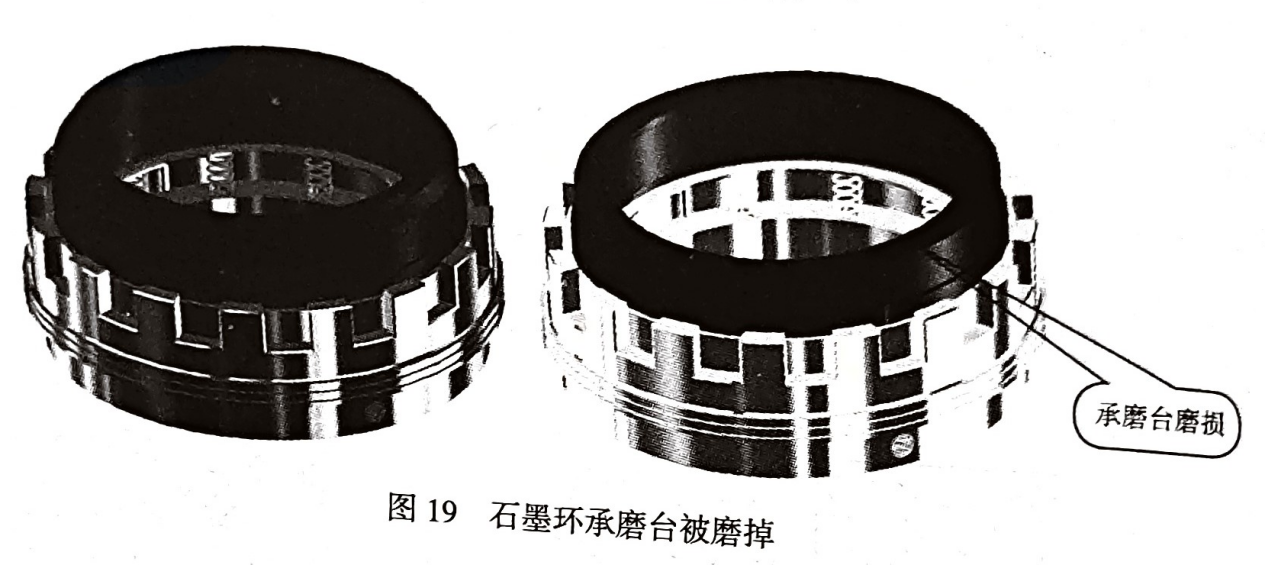

　　機械密封設計中石墨環的承磨臺高度一般在2~3mm，壽命一般在800~1000h，有時沒到壽命承磨臺就全部被掉了(圖19)，在此情況下彈簧力減小，端面比壓減少，泄漏量增大。

　　◆原因分析

　　(1)介質潤滑性差(如丁烯等)，介質含有顆粒，高溫積炭，工藝變化大，如壓力變化、流量變化、溫度變化等。

　　(2)石墨質量差，質地粗，不耐磨。

　　(3)非平衡型機械密封，無沖洗、冷卻。

　　◆解決辦法

　　(1)在設計時選用耐磨的石墨環材料或采用平衡型密封，

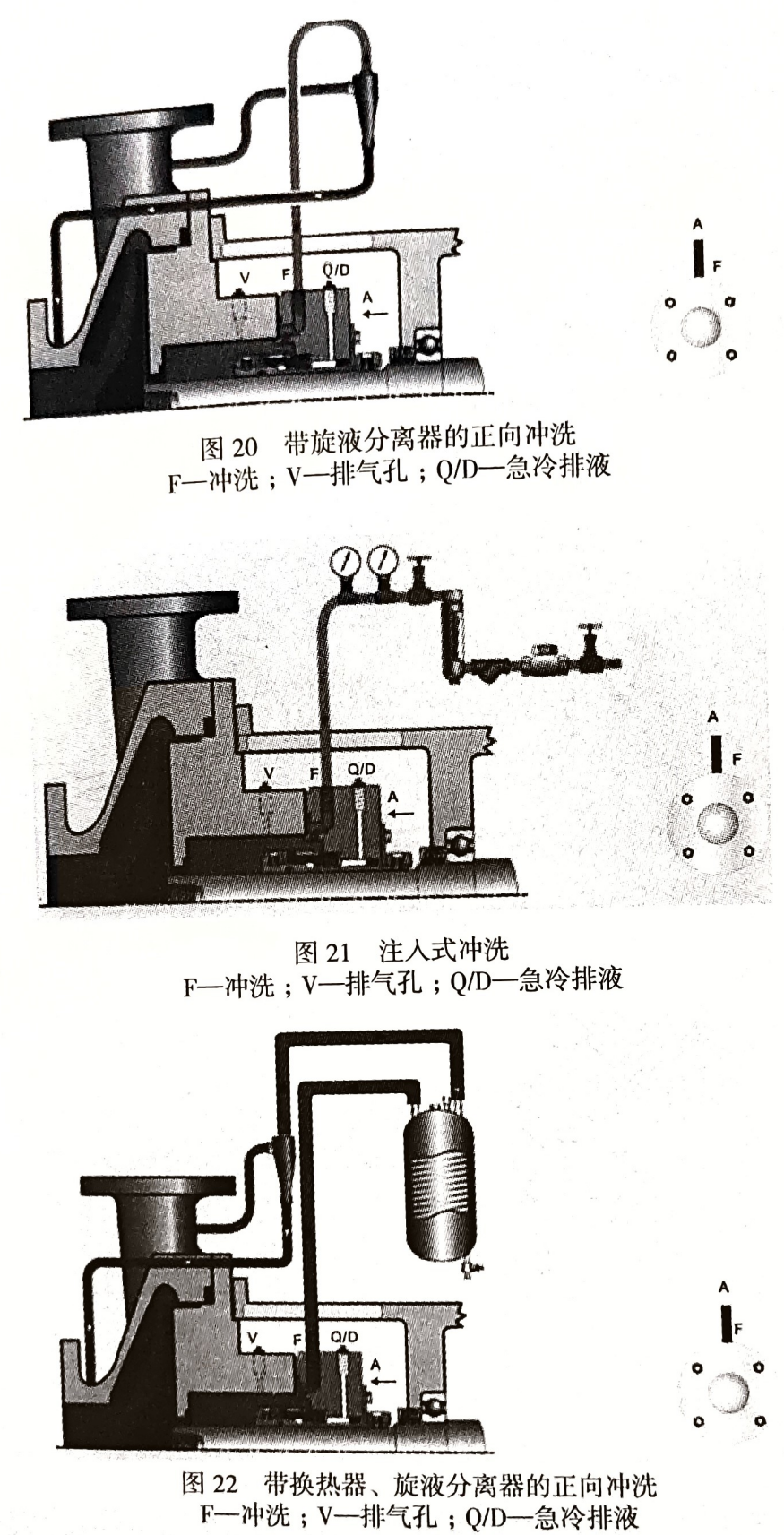

　　(2)選用合適的沖洗方案，減少顆粒磨損，改善工作環境?？蛇x用 AP 682《機械密封》的 31、32、41方案，其中 31方案是帶旋液分離器的正向沖洗方案，它適用于含固體重質顆粒的流體，帶走端面摩擦熱,去除固體顆粒。32方案是注入式?jīng)_洗方案,適用于含固體顆粒介質或易汽蝕、抽空的流體。41方案是帶換熱器、旋液分離器的正向沖洗方案，適用于含固體重質顆粒的流體。圖20是 31方案，圖21是32方案，圖 22 是 41 方案。

　　(3)對于含有顆粒介質的密封，摩擦副可采用硬對硬的材料，比如硬質合金和硬質合金組對，硬質合金和碳化硅組對等。
